● 前言

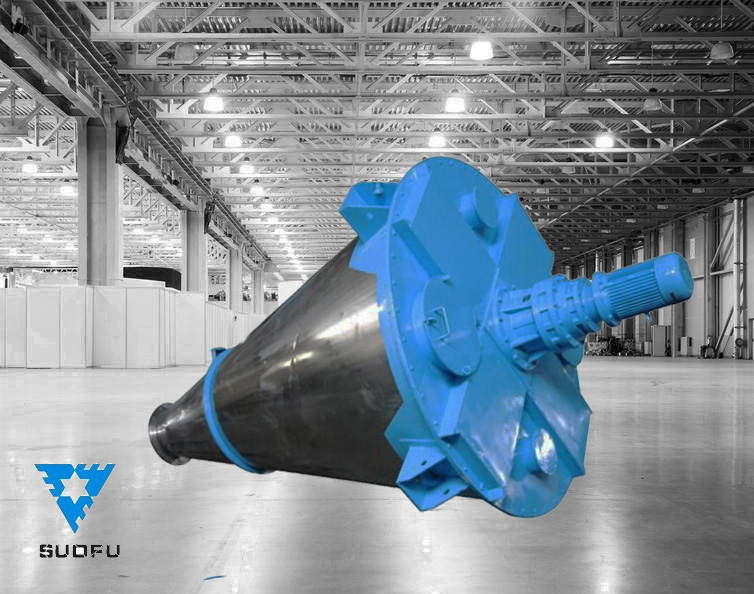

SCH型螺带式锥形混合机是一种新颖高效小型的粉（粒）体混合设备。它适用于化工、农药、染料、医药、饲料、化肥、冶金、矿山、食品、塑料、饲料添加剂等行业的粉粒体混合。也是小批量生产及配方条件试验的理想机型。

● 结构

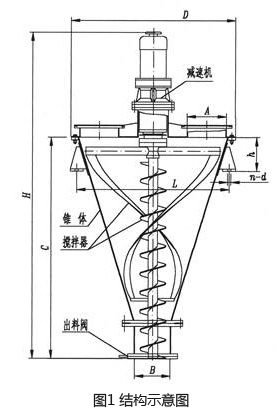

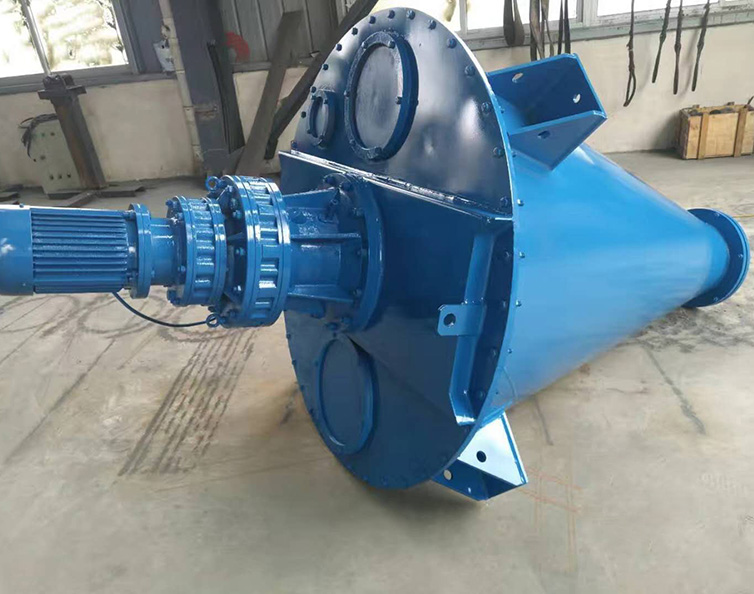

该机主要由减速机、锥体、搅拌器、出料阀等组成，如图1所示。

● 工作原理

该机由摆线减速机直接驱动搅拌轴旋转。搅拌轴由两根与锥体吻合的螺带及实心螺旋组成，旋转时，螺带将物料由下向上沿混合机锥体内壁盘旋提升。同时又由于螺带呈锥状，运转时带面上的各点线速度不同，物料在其作用下产生了不规则的对流、剪切、掺混、扩散等，形成全方位的三维运动。搅拌轴的中心是一实心面体螺旋，在运转时将靠中心的物料提升，抛出。被抛出的物料一部分进入螺带，而被螺带抛出的物料又被吸收到实心面体螺旋的包络体内而提升。如此不断反复，使物料在极短时间内达到均匀混合。

● 特点

该机除减速机外机内无任何传动机构，对物料不产生污染，因此特别适合对卫生要求高的粉料混合，同时也使该机总体结构紧凑，占地面积小，能耗低。操作、维修方便。

● 设备外形尺寸（mm）

规格参数	SCH-10	SCH-20	SCH-55	SCH-120	SCH-200	SCH-300	SCH-500
支座中心距L	φ365	φ445	φ536	φ655	φ823	φ932	φ1062
支座孔径n-d	3-φ12	3-φ12	3-φ12	4-φ20	3-φ20	3-φ20	3-φ20
支座至筒盖h	52	52	130	130	210	210	210
进料口尺寸A	□130×200	□160×160	φ125	φ145	φ200	φ240	φ300
出料口尺寸B	φ120	φ150	φ150	φ150	φ225	φ225	φ225
筒体高度C	365	445	790	1030	1125	1352	1565
外形尺寸 D×H	425×953	505×1185	575×1400	740×1650	885×1825	1020×1920	1150×2200

注：用户在设备订货时，本公司将根据用户安装场合的具体情况，提供设备详细安装尺寸。

● 技术参数

型号参数	SCH-10	SCH-20	SCH-55	SCH-120	SCH-200	SCH-300	SCH-500
全容积(m3)	0.01	0.02	0.055	0.12	0.2	0.3	0.5
装填系数	0.5-0.7
功率(kW)	0.37	0.37	1.1	1.5	3	3	4
工作条件	常温、常压、粉尘密封
物料细度(μm)	40-350
混合时间(min)	4-10
液体添加量	≤8%
设备自重kg	35	52	105	165	385	430	560

注：装填系数及每批生产量以表观密度ρ=0.8g/cm³计算

● 润滑

1、摆线减速机按其说明书要求润滑；

2、轴承座内的轴承采用二硫化钼润滑脂润滑，在出厂时已加好油脂，用户在设备正常使用一年后换一次，填充量为轴承腔的2/3，并定期检查。

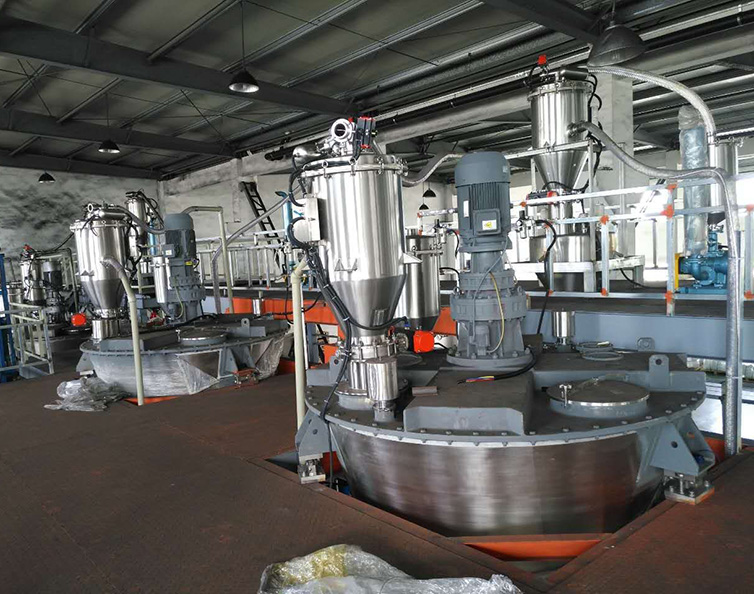

● 安装及使用

1、设备应垂直安装；

2、设备在使用时要先检查电机的旋转方向是否符合要求；

3、设备在运转时，不允许人、头伸入机内；

4、混料内不得有硬物进入机内；

5、本机允许满载启动和不停机出料；

6、加料高度不超过中心螺旋叶片的高度；

7、设备发生故障时，请专业人员处理。

● 订货须知

1、本设备材质分碳钢和不锈钢两种，用户在订货时请说明；

2、本说明书内容如有修改，恕不另行通知。
